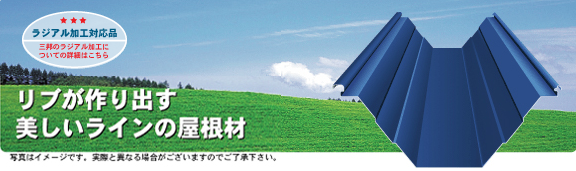

特徴
- 斜辺部にリブを付けることにより、温度変化による歪み防止効果は抜群です。
- リブが作り出す直線とボルトレス工法の直線との相乗効果でシャープなラインをひときわ美しく見せます。
- 働き巾500mm、リブ形状の品質の良さにより、広い範囲でご活用いただけます。
ヨドルーフ166ハゼ
断面形状
CADデータをダウンロードする前にこちらをご覧ください
ご利用にあたって：断面図等ダウンロードについて
適応範囲
| 勾 配 | 1/50 以上 |
|---|---|
| 自然曲率半径 | 250m 以上 |
製品仕様
| 鋼 板 系 | カラーステンレス | |
|---|---|---|
| カラー鋼板 | ||
| （0.60mm） | △ | ○ |
| 0.80mm | ○ | |
| 1.00mm | ○ | |
| 1.20mm | ○ |
※板厚0.6mmはインシュレーション工法の下葺に使用可能ですが、単独での施工はご遠慮願います。
断面性能表
| 板 厚 | 単位重量 | 正 圧 | 負 圧 | |||
|---|---|---|---|---|---|---|
| mm | kg/m | kg/㎡ | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) |
| （0.60） | 3.72 | 7.48 | （319.00） | （38.00） | （155.00） | （17.60） |
| 0.80 | 4.94 | 9.88 | 500.40 | 57.80 | 292.67 | 35.27 |
| 1.00 | 6.13 | 12.27 | 625.50 | 72.25 | 365.84 | 44.09 |
※（ ）は、インシュレーション工法の下葺時のみご使用をお願いします。
※断面性能より屋根の耐力検討を行う際は、一部屋根材において性能を検討できないものもございます。弊社まで御相談ください
付属部品
画像クリックで拡大表示します
納め図
画像クリックで拡大表示します
壁取り合い
軒 桶
棟 納 め
ケ ラ バ 部
タイトフレーム166ハゼ納め
許容梁間
※許容梁間は目安で現場での性能を保証するものではありません。
