ルーフ88

特徴

  • 働き巾600mmで経済性の高いボルトタイプの折板です。
  • 中型建造物向けで規模（工場・倉庫・住宅など）によって幅広く対応できます。
  • 軒先ラジアル加工も可能です。

適応範囲

勾　　　配 3/100 以上
自然曲率半径 150m 以上

製品仕様

板 厚 素　材
鋼　板　系 カラーステンレス アルミ
カラー鋼板
0.50mm ○ ○
0.60mm ○ ○ ○
0.80mm ○ ○
1.00mm ○ ○
1.20mm ○ ○

断面性能表

板　厚 単位重量 正圧・負圧同値
mm kg/m kg/㎡ Ix(cm4/m) Zx(cm3/m)
0.50 3.87 6.45 61.89 14.07
0.60 4.58 7.63 74.18 16.86
0.80 6.02 10.03 98.66 22.42
1.00 7.45 12.42 123.02 27.96
1.20 8.96 14.93 147.26 33.47

※断面性能より屋根の耐力検討を行う際は、一部屋根材において性能を検討できないものもございます。弊社まで御相談ください

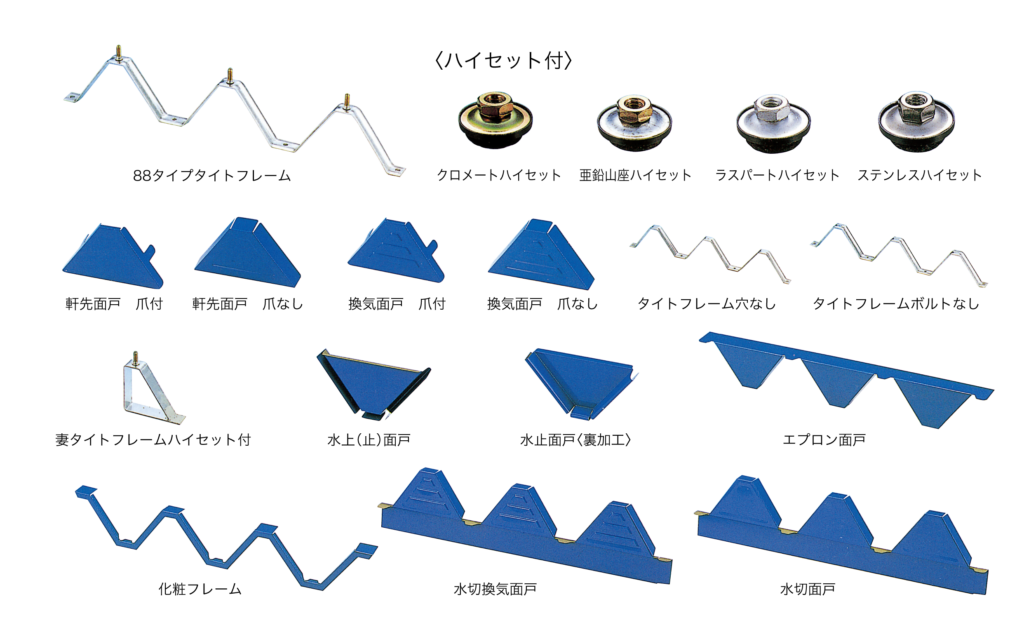

付属部品

画像クリックで拡大表示します

納め図

画像クリックで拡大表示します

軒 先 部

ケ ラ バ 部

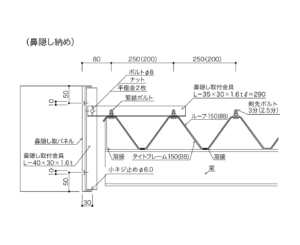

ケ ラ バ 部（鼻隠し納め）

棟　　部

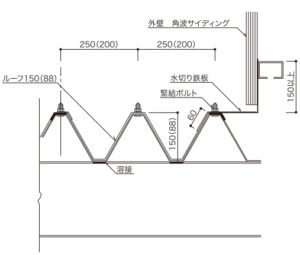

壁取り合い

タイトフレーム150納め

タイトフレーム88納め

タイトフレーム66納め

許容梁間

※許容梁間は目安で現場での性能を保証するものではありません。

製品情報をプリントアウトご希望の方は
下のバナーをクリックするとA4サイズのPDFファイルが開きます。
ご不明な点がございましたらこちらをご覧ください。
